一、门诊诊所污水处理设备
1.产品特点、主要用途及使用范围
门诊诊所污水处理设备是洛阳水美环保科技有限公司研究生产的高新技术产品,该产品采用化学法工艺,主要以氯酸钠和盐酸为原料制备二氧化氯和氯气的混合消毒液,可广泛用于乡镇卫生院，门诊、诊所、微小型医院污水处理。
2.使用环境及工作条件
设置场所：室内(通风良好)
配用水源：管径和相应水射器配套；水压：0.2～0.3MPa
配用电源：AC 220V 380V 50HZ
二、结构特征及工作原理
(一)总体结构及工作原理

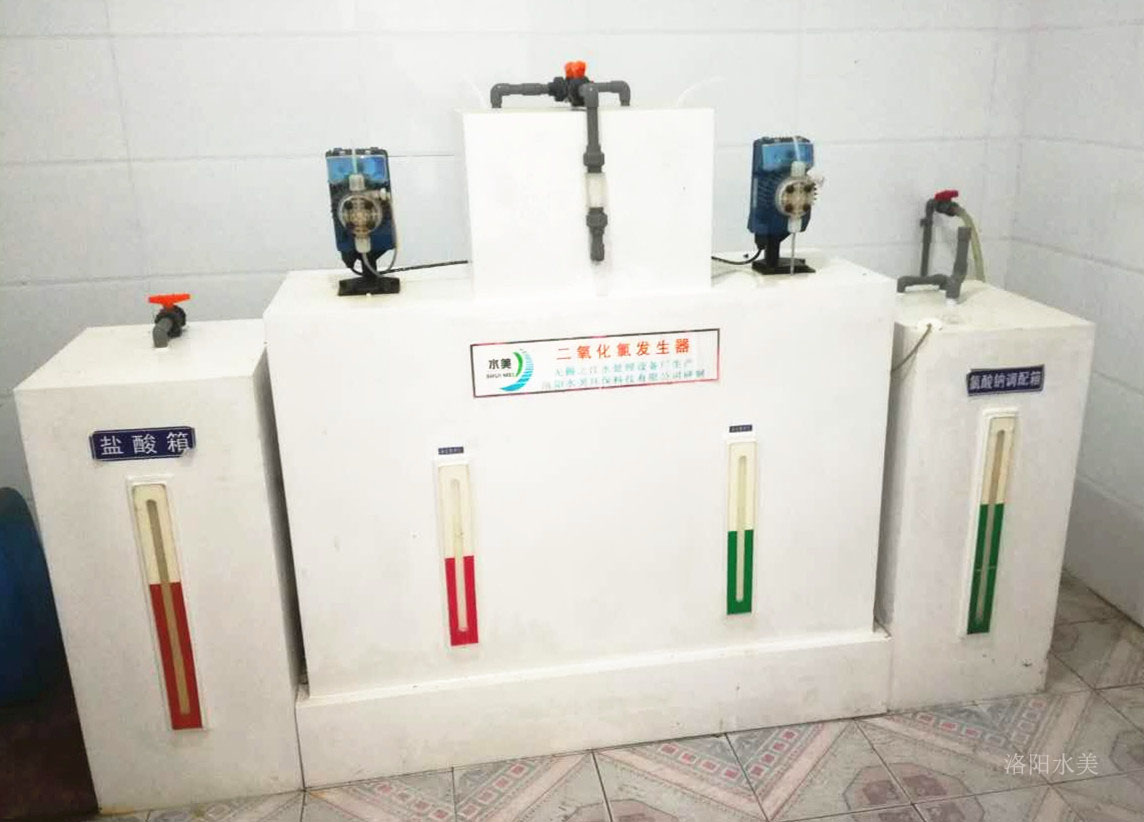

总体结构：发生器由供料系统、反应系统、控制系统和安全系统构成：发生器外壳为PVC材料。
工作原理：由计量泵将氯酸钠水溶液与盐酸溶液输入到反应器中,在一定温度和负压下进行充分反应,产出以二氧化氯为主、氯气为辅的消毒气体,经水射器吸收与水充分混合后形成消毒液后,通入被消毒水中。
(二)主要部件功能及工作原理
(1)水射器：水射器是根据射流原理而设计的一种抽气元件,当动力水经过水射器时,其内部产生负压,外部气体在压差作用下被子吸入水射器,从而实现吸气。被吸入的二氧化氯气体在些与混合,形成消毒液,另外,水射器还用于原料罐吸收。
(2)计量泵：输送原料及调节流量。
(3)反映器曝气口〔进气口〕：设备运行时的空气通道,安装时,可连接管道并通到室外,并保持与大气相通。
(4)电接点压力表：电接点压力表是保护设备安全运行的装置之一,其工作原理是：当水射器前端水压低于设定值时,该表控制计量泵停止进料。
(5)原料液位传感器：原料液位传感器也是保护设备安全运行的装置之一,它安装于两个原料罐底部,当任何一种原料用完时,计量泵将停止进料。
(6)温度控制器：温度控制器是系统加热控制机构,它保证了氯酸钠和盐酸的理想反应温度。
(7)控制器：控制器是二氧化氯发生器的控制核心,它完成了系统的整个自动控制。
三、设备运行条件
1.电源：AC220V 50HZ
2.加药方式为连续或间断加药,根据季节和水质不同,加药时间、次数不等。
3.加药动力水为工业水或自来水。
4.使用的化学药品质量
盐酸：应符合GB320-93《工业用合成盐酸》中一级品标准,浓度为30%的液体。
氯酸钠：工业氯酸钠纯度99%的固体或浓度为30%的液体。
四、设备制造特点
1.二氧化氯发生器是自动控制运行的真空投加系统,操作安全可靠。
2.发生系统氯酸钠转换率在85%以上。
3.控制系统采用微电脑控制,可实现自动恒温控制,缺料、欠压、保护功能。
4.设备布置工艺合理,管路、管件、阀门等配件布置美观大方,单元为所有部件在本公司装配固定好,确保在运输过程中不遗失、损坏。
5.框架内所有结构、材质,都能满足当地环境的防腐要求,并在此基础上选用优质产品。
五、设备安装条件
1.设备应安装在室内,工作环境温度要15℃以上。
2.二氧化氯具有强腐蚀性,因此,在设备安装时应避免与其它设备置于同一房间。
3.设备间应铺设水泥地面,并有冲洗水源和排水下水道。
4.应在消毒间内安状换气扇,保持通风良好。
5.设备间应有压力水源,压力为0.2～0.4MPa。
6.设备间应有必要的照明设施及220V,5A-10A单相三孔电源手插座一个。
